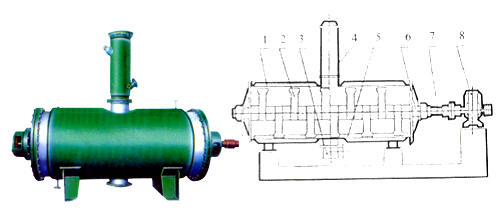

1、殼體   2、耙齒   3、出料裝置   4、加料裝置   5、粉碎棒   6、密封裝置   7、攪拌軸   8  、傳動裝置


       具有結構簡單，操作方便，使用周期長，性能穩定可靠，蒸汽耗量小，適用性能強，產品質量好，適用于不耐高溫、易燃、調溫下易氧化的膏狀物料的干燥，該機經用戶長期使用證明是一良好的干燥設備。原理：被干燥物料從殼體上方正中間加入，在不斷正反轉動的耙齒的攪拌下，物料軸向來回走動，與殼體內壁接觸的表面不斷新，受到蒸汽的間接加熱，耙齒的均勻攪拌，粉碎棒的粉碎，使物料表面水分有利的排出，氣化的水分經干式除塵器、濕式除塵器、冷凝器，從真空泵出口處放空。結構：真空耙式干燥機的主要部件。

適用物料
泥漿狀 高糊狀 100目以下物料 各種顏料、泥頭狀物料 濾并 離心機濾并純堿洗滌劑、堿石淀粉、染料 顏料、粘土灰等 粘土等 水泥等

適當條件下應用
100目以下物料 溶液 合成纖維、結晶 真空液、乳濁液 甘薯片、礦砂等 懸浮液

型號和技術特性

主要參數型號	公稱容積	傳熱面積	一次裝料	絕對工作壓力		操作溫度	主軸轉速	材質	重量	電機功率	外形尺寸 長×寬×高
				筒體內	夾套內
XPG0.5	0.5	1.86	0.2	0.021	0.686	435	15-20			注：3
										輔：5.5
XPG1	1	6	0.75	0.021	0.686	435	9	A3	3400	5.5	3700×945×3270
								1Cr18Ni9Ti	3300
XPG2	2	8	1.2	0.021	0.588	425	9	A3	4900	11	4570×1130×3455
								1Cr18Ni9Ti	4800
XPG3	3	11.5	11.5	1.021	0.588	425	9	A3	6400	15	6076×1130×2980
								1Cr18Ni9Ti	6300
